《消防控制室通用技术要求 》

　　GB25506-2010 节选

　　5.3.2 对自动喷水灭火系统的控制和显示应符合下列要求：

　　a) 应能显示喷淋泵电源的工作状态;

　　b) 应能显示喷淋泵(稳压或增压泵)的启、停状态和故障状态，并显示水流指示器、信号阀、报警阀、压力开关等设备的正常工作状态和动作状态、消防水箱(池)最低水位信息和管网最低压力报警信息;

　　c) 应能手动控制喷淋泵的启、停，并显示其手动启、停和自动启动的动作反馈信号。

　　5.3.3 对消火栓系统的控制和显示应符合下列要求：

　　a) 应能显示消防水泵电源的工作状态;

　　b) 应能显示消防水泵(稳压或增压泵)的启、停状态和故障状态，并显示消火栓按钮的正常工作状态和动作状态及位置等信息、消防水箱(池)最低水位信息和管网最低压力报警信息;

　　c) 应能手动和自动控制消防水泵启、停，并显示其动作反馈信号。

　　《民用建筑电气设计标准》

　　GB51348-2019 节选

　　13.4.1 灭火设施的联动控制设计应符合下列规定：

　　1 消火栓灭火系统的控制应符合下列要求：

　　1)消火栓泵的联锁控制，应由消火栓泵出口干管的压力开关与高位水箱出口流量开关的动作信号“或”逻辑直接联锁启动消防泵，同时向消防控制室报警时，应选择带两对触点的压力开关和流量开关;否则，控制信号与报警信号之间应采取隔离措施;作用在压力开关和流量开关上的电压应采用24V安全电压;

　　2)消火栓泵的联动控制应由消火栓按钮的动作信号启动消火栓泵;

　　3)消火栓泵手动控制，应将消火栓泵控制箱的启动、停止按钮直接连接至消防控制室手动控制盘上;

　　4)显示功能，用控制回路接触器辅助动合触点或消火栓泵出口干管的流量开关信号作为消火栓泵的工作状态显示，用控制回路热继电器动作信号或消火栓泵出口干管的流量开关(水系统设置时)信号作为故障状态显示。

　　2 湿式自动喷水灭火系统的控制应符合下列要求：

　　1)湿式自动喷水灭火系统的连锁控制，应由喷淋消防泵出口干管的湿式报警阀压力开关信号作为触发信号，作用在压力开关上的电压应采用24V安全电压，并直接接于喷淋消防泵控制回路，当压力开关同时向消防控制室报警时，控制信号与报警信号之间应采取隔离措施;

　　2)喷淋消防泵的联动控制，应由湿式报警阀压力开关信号与一个火灾探测器或一个手动报警按钮的报警信号的“与”逻辑信号启动喷淋消防泵;

　　3)喷淋消防泵手动控制与本条第1款第3)项相同;

　　4)系统中设置的水流指示器，不应作自动启动喷淋消防泵的控制设备;气压罐压力开关应控制加压泵自动启动;

　　5)显示功能，用控制回路接触器辅助动合触点作为喷淋消防泵的工作状态显示，用控制回路热继电器动作信号或喷淋消防泵出口干管的流量开关信号作为故障状态显示。

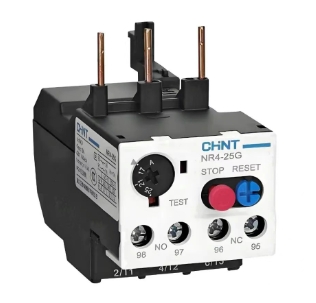

　　▲ 热继电器

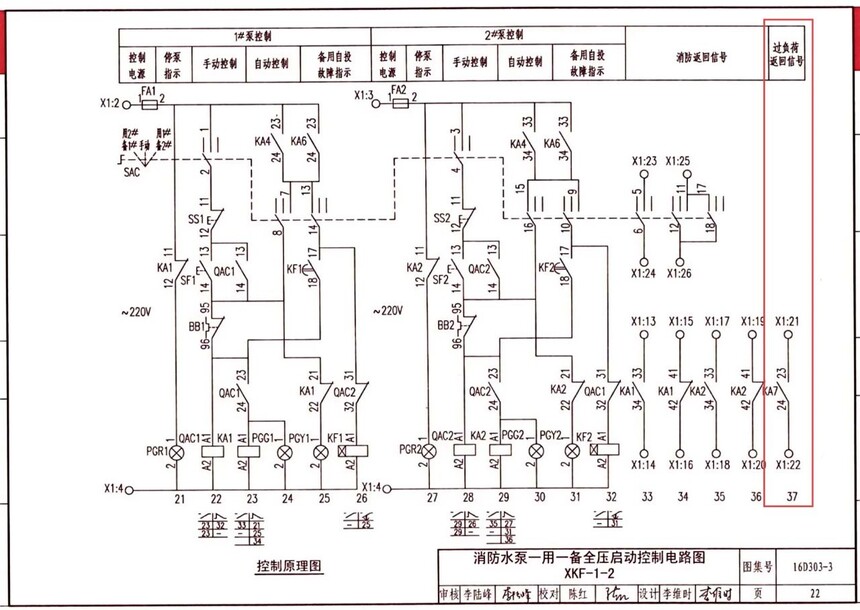

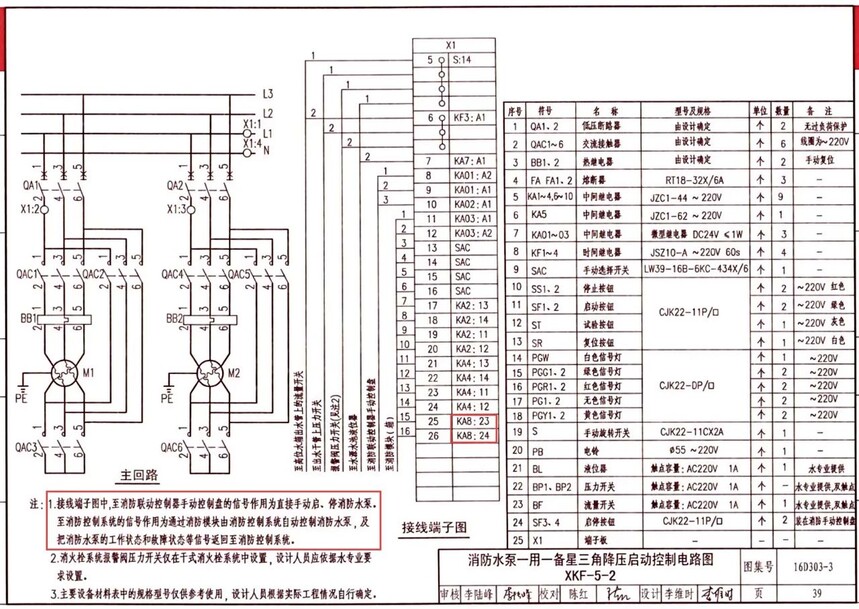

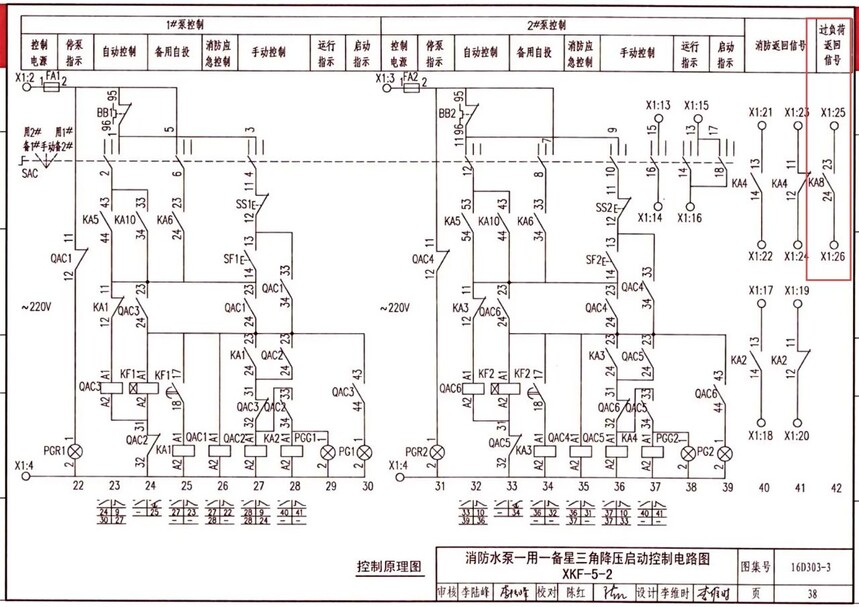

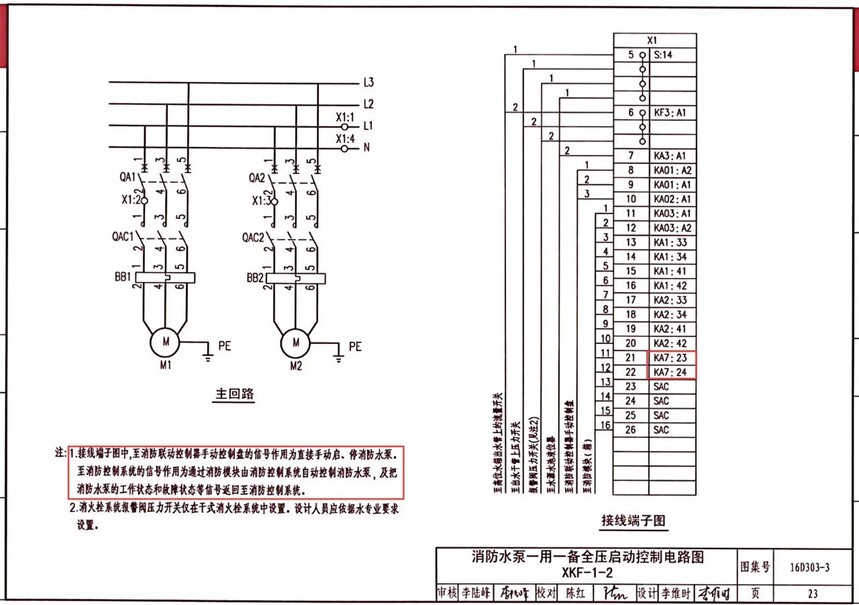

　　《常用水泵控制电路图》

　　16D303-3节选
