一、问题描述及原因分析

　　1.问题描述

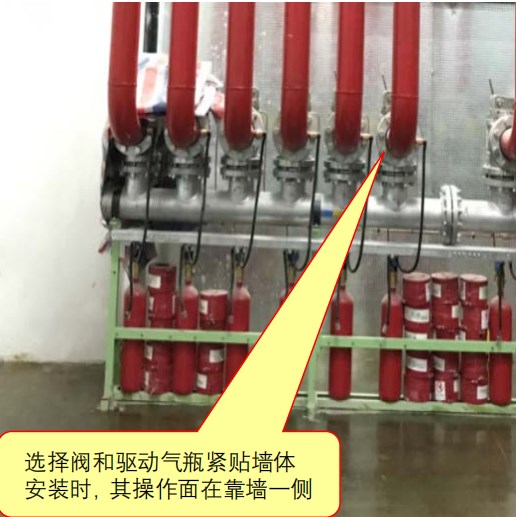

　　1)选择阀、驱动气瓶反向安装，选择阀操作手柄在背面，启动瓶压力表朝向背面，不方便操作;【图示1】

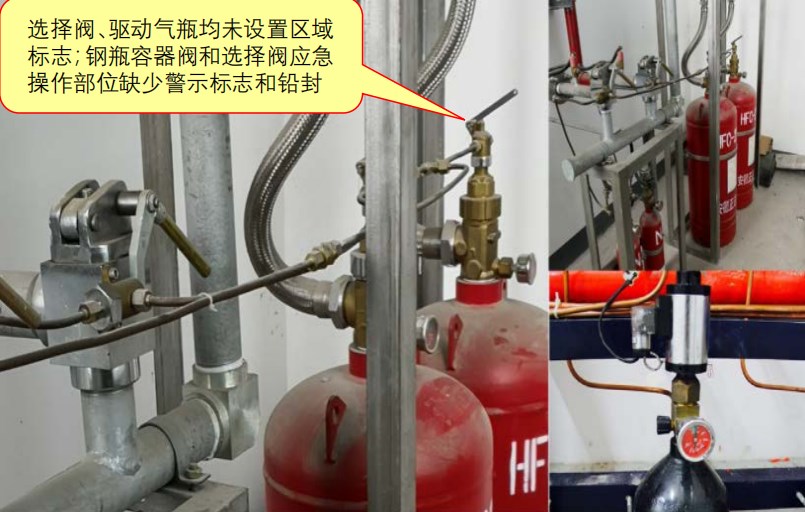

　　2)选择阀、驱动气瓶未设置区域标志;灭火剂钢瓶、驱动气瓶容器阀和选择阀手动控制与应急操作部位缺少警示标志和铅封;【图示2】

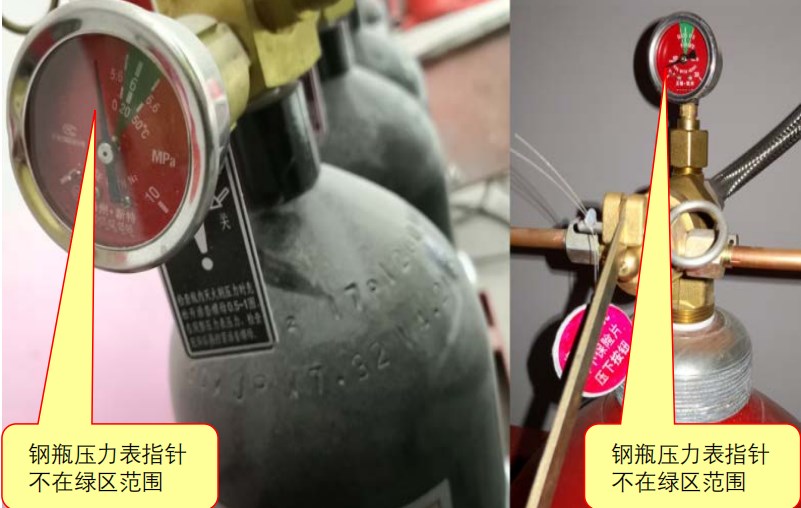

　　3)灭火剂钢瓶或驱动气瓶压力表显示不正常;【图示3】

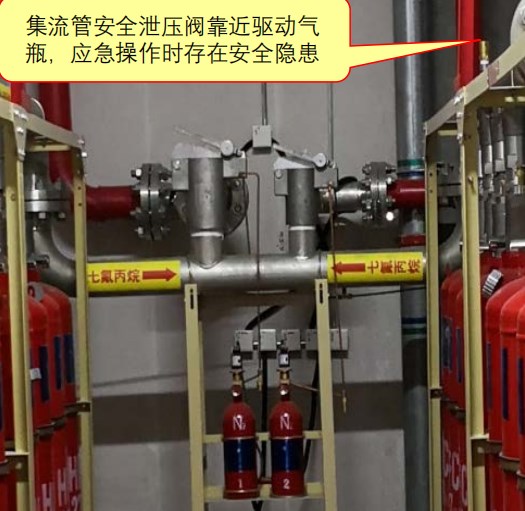

　　4)灭火系统设备泄压装置安装位置靠近应急操作部位。【图示4】

图示1

图示2

图示3

图示4

　　2.原因分析

　　1)施工单位技术人员未进行技术交底;施工人员安装不规范;

　　2)施工单位对警示标志不重视;

　　3)生产厂家未做好产品的铅封，收货单位和监理也没有认真检查。

　　二、规范要求及正确做法

　　1.规范要求

　　☆《气体灭火系统设计规范》(GB 50370-2005)第4.1.6条【图示5】、第6.0.9条【图示6】。

　　☆《气体灭火系统施工及验收规范》(GB 50263-2007)第5.2.2条、第5.2.7条【图示7】、第5.3.1条、第5.3.4条。

　　2.正确做法

图示5

图示6

图示7

　　三、应对措施及防治指南

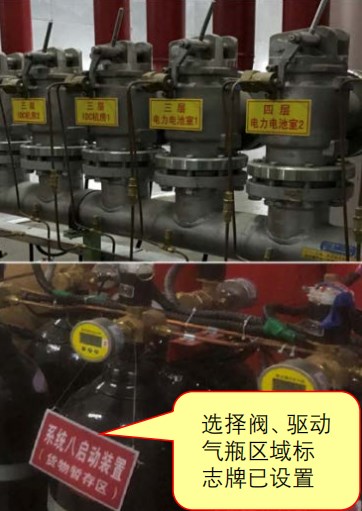

　　1.选择阀的位置应靠近储存容器且便于操作。选择阀上应设置标明防护区域或保护对象名称或编号的永久性标志牌，并应便于观察;选择阀操作手柄应安装在操作面一侧，当安装高度超过1.7m时应采取便于操作的措施;

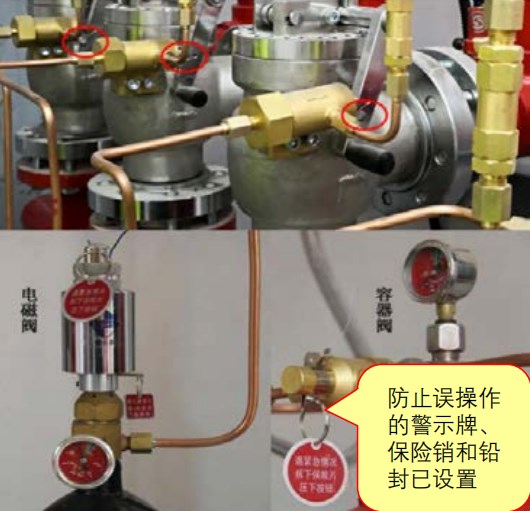

　　2.灭火系统的手动控制与应急操作应有防止误操作的警示显示与措施;

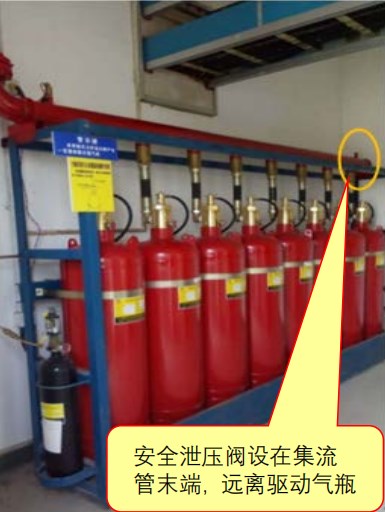

　　3.集流管上的泄压装置的泄压方向不应朝向操作面。　　

　　《气体灭火系统设计规范》(GB 50370-2005)

　　第4.1.6条 组合分配系统中的每个防护区应设置控制灭火剂流向的选择阀，其公称直径应与该防护区灭火系统的主管道公称直径相等。

　　选择阀的位置应靠近储存容器且便于操作。选择阀应设有标明其工作防护区的永久性铭牌。

　　第6.0.9条 灭火系统的手动控制与应急操作应有防止误操作的警示显示与措施。

　　《气体灭火系统施工及验收规范》(GB 50263-2007)

　　第5.2.2条 灭火剂储存装置安装后，泄压装置的泄压方向不应朝向操作面。低压二氧化碳灭火系统的安全阀应通过专用的泄压管接到室外。

　　检查数量：全数检查。

　　检查方法：观察检查。

　　第5.2.7条 集流管上的泄压装置的泄压方向不应朝向操作面。

　　检查数量：全数检查。

　　检查方法：观察检查。

　　第5.3.1条 选择阀操作手柄应安装在操作面一侧，当安装高度超过1.7m时应采取便于操作的措施。

　　检查数量：全数检查。

　　检查方法：观察检查。

　　第5.3.4条 选择阀上应设置标明防护区域或保护对象名称或编号的永久性标志牌，并应便于观察。

　　检查数量：全数检查。

　　检查方法：观察检查。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》
