一、问题描述及原因分析

　　1.问题描述

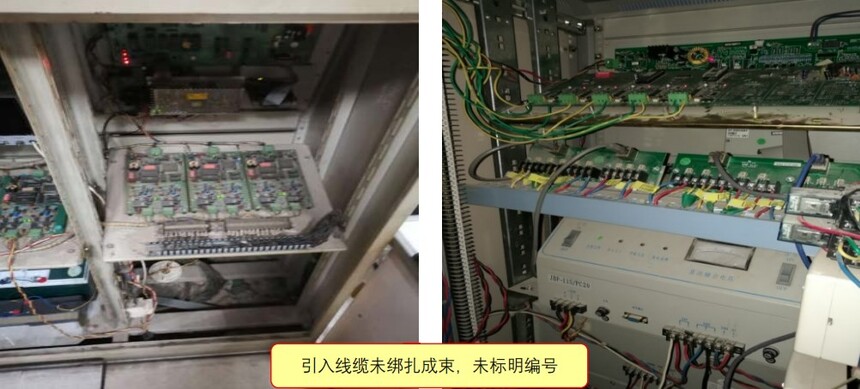

　　引入火灾报警控制器的引入线缆未绑扎成束，未标明编号，不便于消防人员进行故障检查和维修。【图示1】

　　图示1

　　2.原因分析

　　施工单位的施工工艺交底不到位;施工人员对规范不了解，施工图方便、赶进度、接线随意，降低了对施工质量的要求，造成后期消防维护人员检修困难。

　　二、规范要求及正确做法

　　1.规范要求

　　☆《火灾自动报警系统施工及验收标准》(GB 50166-2019)第3.3.2条第1、2、5款。【图示2】

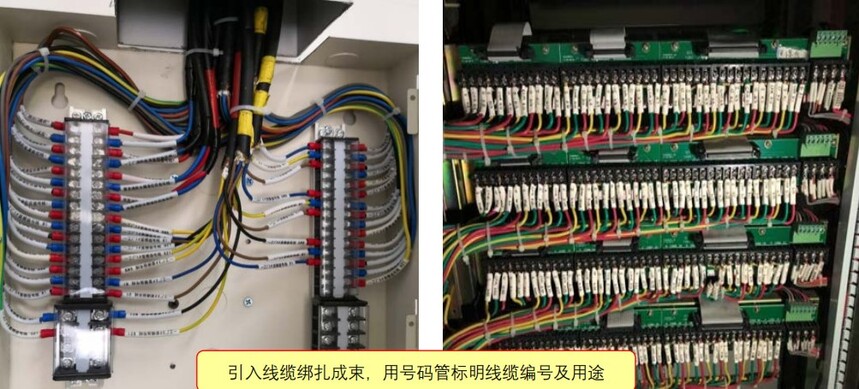

　　2.正确做法

　　图示2

　　三、应对措施及防治指南

　　1.线缆应绑扎成束，留有不小于200mm的余量;配线应整齐，不宜交叉，并应固定牢靠;

　　2.端子板的每个接线端接线不应超过2根;线缆芯线的端部均应标明编号，并应与设计文件一致，字迹应清晰且不易褪色。

　　《火灾自动报警系统施工及验收标准》(GB 50166-2019)

　　第3.3.2条控制与显示类设备的引入线缆应符合下列规定：

　　第1款配线应整齐，不宜交叉，并应固定牢靠。

　　第2款线缆芯线的端部均应标明编号，并应与设计文件一致，字迹应清晰且不易褪色。

　　第5款线缆应绑扎成束。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》
