《自动喷水灭火系统设计规范》 GB50084-2017

　　2.1.9 水幕系统 drencher sprinkler system

　　由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋报警阀等组成，用于防火分隔或防护冷却的开式系统。

　　2.1.10 防火分隔水幕 fire compartment drencher sprinkler system

　　由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋报警阀等组成，发生火灾时密集喷洒形成水墙或水帘的水幕系统。

　　2.1.9条文说明：

　　水幕系统用于挡烟阻火和冷却分隔物。系统组成的特点是采用开式洒水喷头或水幕喷头，控制供水通断的阀门可根据防火需要采用雨淋报警阀组或人工操作的通用阀门，小型水幕可用感温雨淋报警阀控制。

　　水幕系统包括防火分隔水幕和防护冷却水幕两种类型。防火分隔水幕利用密集喷洒形成的水墙或水帘阻火挡烟而起到防火分隔作用，防护冷却水幕则利用水的冷却作用，配合防火卷帘等分隔物进行防火分隔。

　　4.3.3 防护冷却水幕应直接将水喷向被保护对象;防火分隔水幕不宜用于尺寸超过15m(宽)×8m(高)的开口(舞台口除外)。

　　5.0.14 水幕系统的设计基本参数应符合表 5.0.14的规定：

　　6.1.5 水幕系统的喷头选型应符合下列规定：

　　1 防火分隔水幕应采用开式洒水喷头或水幕喷头;

　　2 防护冷却水幕应采用水幕喷头。

　　防火分隔水幕的作用是阻断烟和火的蔓延，当使水幕形成密集喷洒的水墙时，要求采用洒水喷头;当使水幕形成密集喷洒的水帘时，要求采用开口向下的水幕喷头。防火分隔水幕也可以同时采用上述两种喷头并分排布置。

　　6.2.1 自动喷水灭火系统应设报警阀组。保护室内钢屋架等建筑构件的闭式系统， 应设独立的报警阀组。

　　水幕系统应设独立的报警阀组或感温雨淋报警阀。

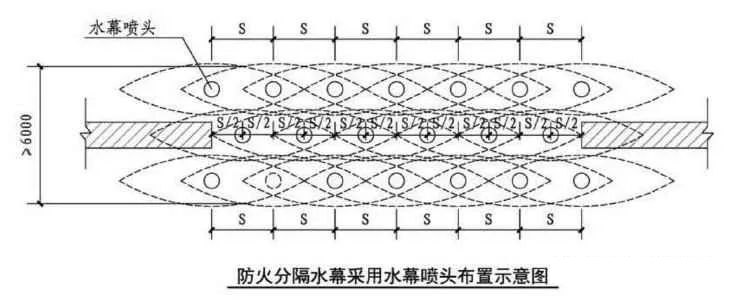

　　7.1.16 防火分隔水幕的喷头布置，应保证水幕的宽度不小于6m。采用水幕喷头时，喷头不应少于3排;采用开式洒水喷头时，喷头不应少于2排。防护冷却水幕的喷头宜布置成单排。

　　9.1.8 当建筑物内同时设有自动喷水灭火系统和水幕系统时，系统的设计流量应按同时启用的自动喷水灭火系统和水幕系统的用水量计算，并应按二者之和中的最大值确定。

　　9.1.9 雨淋系统和水幕系统的设计流量，应按雨淋报警阀控制的洒水喷头的流量之和确定。多个雨淋报警阀并联的雨淋系统，系统设计流量应按同时启用雨淋报警阀的流量之和的最大值确定。

　　11.0.3 雨淋系统和自动控制的水幕系统，消防水泵的自动启动方式应符合下列要求：

　　1 当采用火灾自动报警系统控制雨淋报警阀时，消防水泵应由火灾自动报警系统、消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接自动启动;

　　2 当采用充液(水)传动管控制雨淋报警阀时，消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接启动。

　　11.0.7 预作用系统、雨淋系统和自动控制的水幕系统，应同时具备下列三种开启报警阀组的控制方式：

　　1 自动控制;

　　2 消防控制室(盘)远程控制;

　　3 预作用装置或雨淋报警阀处现场手动应急操作。

　　《自动喷水灭火系统 第5部分：雨淋报警阀 》

　　GB5135.5-2018

　　4.1 雨淋报警阀按结构形式可分为：

　　a)推杆型，代号为“G”;

　　b)隔膜型，代号为“M”;

　　c)活塞型，代号为“S”;

　　d)蝶阀型，代号为“D”;

　　e)温感型，代号为“W”。

　　4.2 雨淋报警阀按启动方式可分为：

　　a)加压式，代号为“J”;

　　b)减压式，代号省略。

　　5 型号

　　雨淋报警阀的型号依次由产品代号、结构形式代号、公称直径、额定工作压力、启动方式代号和类型特征代号等部分组成，编制样式如下：

　　示例1：

　　ZSFG 100-1.2 C1表示C1型、减压式启动、额定工作压力1.2MPa、公称直径为100 mm、推杆型雨淋报警阀。

　　示例2：

　　ZFSF 150-1.6 JXSW表示XSW型、加压式启动、额定工作压力1.6MPa、公称直径为150 mm、活塞型雨淋报警阀。
