2.1.10 干式消火栓系统 dry hydrant system/ dry standpipe system

　　平时配水管网内不充水，火灾时向配水管网充水的消火栓系统。

　　7.1.3 室内环境温度低于4℃或高于70℃的场所，宜采用干式消火栓系统。

　　7.1.5 严寒、寒冷等冬季结冰地区城市隧道及其他构筑物的消火栓系统，应采取防冻措施，并宜采用干式消火栓系统和干式室外消火栓。

　　7.1.6 干式消火栓系统的充水时间不应大于5min，并应符合下列规定：

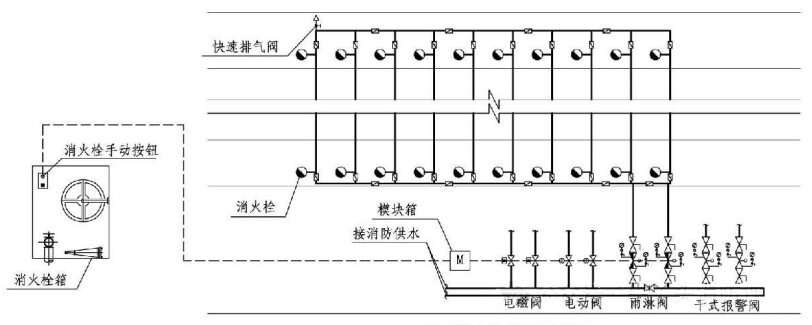

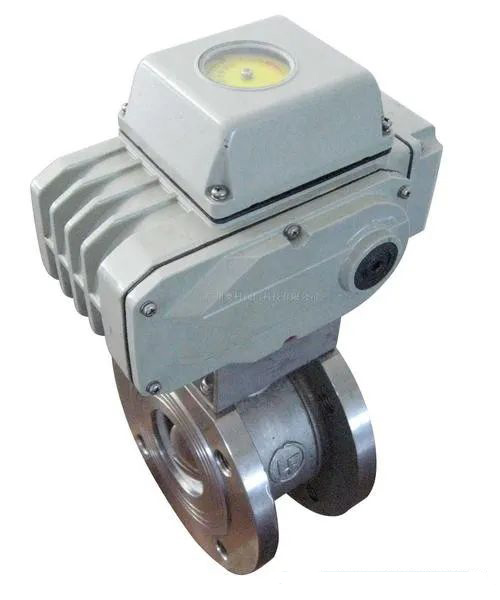

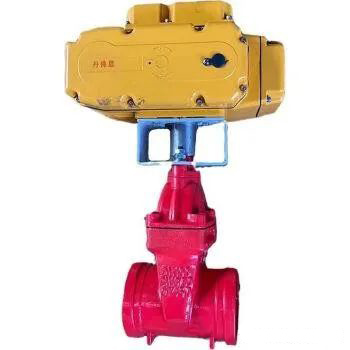

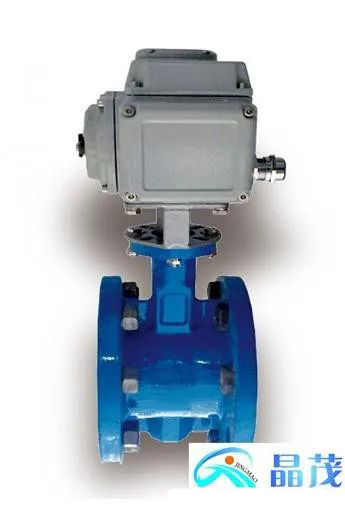

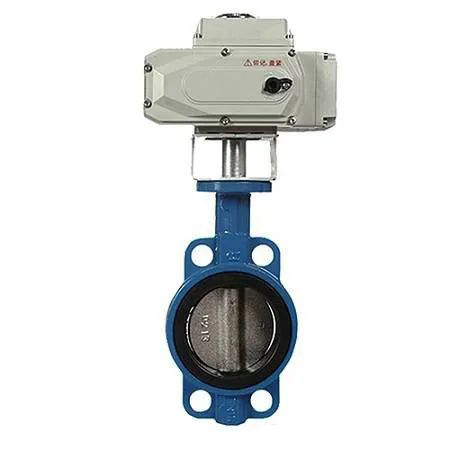

　　1 在供水干管上宜设干式报警阀、雨淋阀或电磁阀、电动阀等快速启闭装置;当采用电动阀时开启时间不应超过30s;

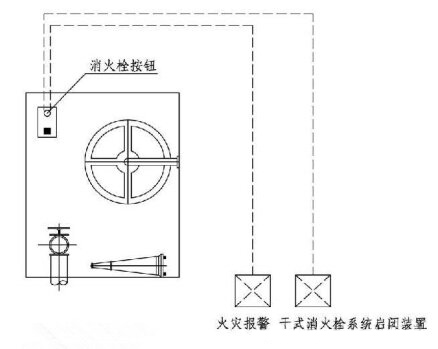

　　2 当采用雨淋阀、电磁阀和电动阀时，在消火栓箱处应设置直接开启快速启闭装置的手动按钮;

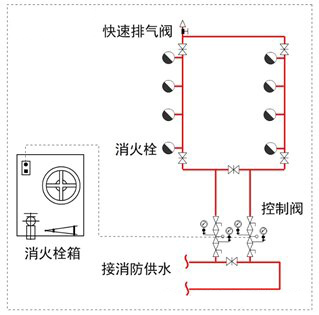

　　3 在系统管道的最高处应设置快速排气阀。

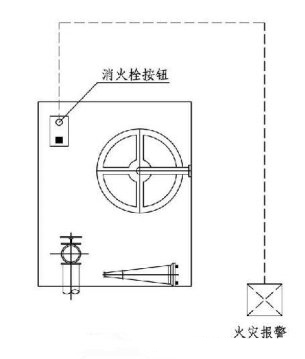

　　11.0.19 消火栓按钮不宜作为直接启动消防水泵的开关，但可作为发出报警信号的开关或启动干式消火栓系统的快速启闭装置等。

　　干式消火栓系统

　　12.4.1 消防给水及消火栓系统试压和冲洗应符合下列要求：

　　1 管网安装完毕后，应对其进行强度试验、冲洗和严密性试验;

　　2 强度试验和严密性试验宜用水进行。干式消火栓系统应做水压试验和气压试验;

　　12.4.14 干式消火栓系统管网冲洗结束，管网内水排除干净后，宜采用压缩空气吹干。

　　检查数量：全数检查。

　　检查方法：直观检查。

　　13.1.1 消防给水及消火栓系统调试应在系统施工完成后进行，并应具备下列条件：

　　1 天然水源取水口、地下水井、消防水池、高位消防水池、高位消防水箱等蓄水和供水设施水位、出水量、已储水量等符合设计要求;

　　2 消防水泵、稳压泵和稳压设施等处于准工作状态;

　　3 系统供电正常，若柴油机泵油箱应充满油并能正常工作;

　　4 消防给水系统管网内已经充满水;

　　5 湿式消火栓系统管网内已充满水，手动干式、干式消火栓系统管网内的气压符合设计要求;

　　6 系统自动控制处于准工作状态;

　　7 减压阀和阀门等处于正常工作位置。

　　13.1.6 干式消火栓系统快速启闭装置调试应符合下列要求：

　　1 干式消火栓系统调试时，开启系统试验阀或按下消火栓按钮，干式消火栓系统快速启闭装置的启动时间、系统启动压力、水流到试验装置出口所需时间，均应符合设计要求;

　　2 快速启闭装置后的管道容积应符合设计要求，并应满足充水时间的要求;

　　3 干式报警阀在充气压力下降到设定值时应能及时启动;

　　4 干式报警阀充气系统在设定低压点时应启动，在设定高压点时应停止充气，当压力低于设定低压点时应报警;

　　5 干式报警阀当设有加速排气器时，应验证其可靠工作。

　　检查数量：全数检查。

　　检查方法：使用压力表、秒表、声强计和直观检查。

　　13.1.11 联锁试验应符合下列要求，并应按本规范表C.0.4的要求进行记录：

　　1 干式消火栓系统联锁试验，当打开1个消火栓或模拟1个消火栓的排气量排气时，干式报警阀(电动阀/电磁阀)应及时启动，压力开关应发出信号或联锁启动消防防水泵，水力警铃动作应发出机械报警信号;

　　2 消防给水系统的试验管放水时，管网压力应持续降低，消防水泵出水干管上压力开关应能自动启动消防水泵;消防给水系统的试验管放水或高位消防水箱排水管放水时，高位消防水箱出水管上的流量开关应动作，且应能自动启动消防水泵;

　　3 自动启动时间应符合设计要求和本规范第11.0.3条的有关规定。

　　检查数量：全数检查。

　　检查方法：直观检查。

　　13.2.11 干式消火栓系统报警阀组的验收应符合下列要求：

　　1 报警阀组的各组件应符合产品标准要求;

　　2 打开系统流量压力检测装置放水阀，测试的流量、压力应符合设计要求;

　　3 水力警铃的设置位置应正确。测试时，水力警铃喷嘴处压力不应小于0.05MPa，且距水力警铃 3m远处警铃声声强不应小于70dB;

　　4 打开手动试水阀动作应可靠;

　　5 控制阀均应锁定在常开位置;

　　6 与空气压缩机或火灾自动报警系统的联锁控制，应符合设计要求。

　　检查数量：全数检查。

　　检查方法：直观检查。

　　13.2.12 管网验收应符合下列要求：

　　1 管道的材质、管径、接头、连接方式及采取的防腐、防冻措施，应符合设计要求，管道标识应符合设计要求;

　　2 管网排水坡度及辅助排水设施，应符合设计要求;

　　3 系统中的试验消火栓、自动排气阀应符合设计要求;

　　4 管网不同部位安装的报警阀组、闸阀、止回阀、电磁阀、信号阀、水流指示器、减压孔板、节流管、减压阀、柔性接头、排水管、排气阀、泄压阀等，均应符合设计要求;

　　5 干式消火栓系统允许的最大充水时间不应大于5min;

　　6 干式消火栓系统报警阀后的管道仅应设置消火栓和有信号显示的阀门;

　　7 架空管道的立管、配水支管、配水管、配水干管设置的支架，应符合本规范第12.3.19条～第12.3.23条的规定;

　　8 室外埋地管道应符合本规范第12.3.17条和第12.3.22条等的规定。

　　检查数量：本条第7款抽查20%，且不应少于5处;本条第1款～第6款、第8款全数抽查。

　　检查方法：直观和尺量检查、秒表测量。

　　13.2.17 应进行系统模拟灭火功能试验，且应符合下列要求：

　　1 干式消火栓报警阀动作，水力警铃应鸣响压力开关动作;

　　2 流量开关、低压压力开关和报警阀压力开关等动作，应能自动启动消防水泵及与其联锁的相关设备，并应有反馈信号显示;

　　3 消防水泵启动后，应有反馈信号显示;

　　4 干式消火栓系统的干式报警阀的加速排气器动作后，应有反馈信号显示;

　　5 其他消防联动控制设备启动后，应有反馈信号显示。

　　检查数量：全数检查。

　　检查方法：直观检查。
