一、系统组成及工作原理

　　(一)系统主要组件

　　自动跟踪定位射流灭火系统由灭火装置、探测装置、控制装置、水流指示器、模拟末端试水装置等组件，以及管道与阀门、供水设施等主要组件组成。

　　1.灭火装置

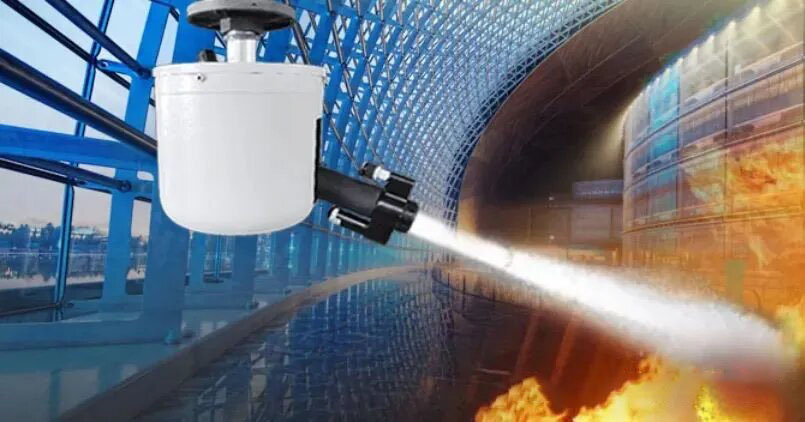

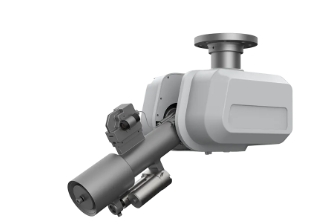

　　灭火装置是以射流方式喷射水介质进行灭火的设备，灭火装置按流量大小可分为:自动消防炮灭火装置(额定流量大于16L/s)、自动射流灭火装置(额定流量不大于16L/s)，自动射流灭火装置按射流方式又可分为喷射型自动射流灭火装置(射流方式为喷射的)和喷洒型自动射流灭火装置。

　　灭火装置自动消防炮灭火装置

　　自动射流灭火装置喷射型自动射流灭火装置

　　喷洒型自动射流灭火装置

　　自动消防炮灭火装置和喷射型自动射流灭火装置由探测部分、控制部分、射流部分和机械传动部分组成。对于自动消防炮，探测装置包括设置在保护现场的一级探测组件(启动组件)以及设置在灭火装置本体上的二级探测组件(扫描定位)，一级探测组件也可和灭火装置一体，对于喷射型自动射流灭火装置，探测装置多和灭火装置一体化设置。喷洒型自动射流灭火装置，其探测装置和灭火装置可以分别独立设置，但1套探测装置不宜联动4个灭火装置。

　　2.探测装置

　　探测装置是指具有自动探测、定位火源，并向控制装置传送火源信号等功能的设备。自动跟踪定位射流灭火系统的探测装置可选用多种火灾探测器，如感温、火焰、图像、复合式等火灾探测器。目前常用的火灾探测器主要为图像型或火焰火灾探测器。探测装置探测到火源后，再利用图像中心点匹配法或多级扫描辐射最高强度阈值判定法，进行火源的跟踪定位。

　　3.控制装置

　　控制装置是系统的控制和信息处理组件，具有接收并处理火灾探测信号，发出控制和报警信息，驱动灭火装置定点灭火，接收反馈信号，同时完成相应显示、记录，并向火灾报警控制器或消防联动控制器传送信号等功能的装置。

　　4.水流指示器

　　水流信号转换成电信号的一种水流报警装置。

　　5.末端试水装置

　　模拟末端试水装置应由探测部件、压力表、试水阀、试水接头及排水管组成。

　　(二)系统基本组成和工作原理

　　1.自动消防炮和喷射型自动射流灭火系统组成

　　它由自动消防炮或喷射型自动射流灭火装置、探测装置、控制模块箱、控制装置(控制主机、现场控制箱等)、水流指示器、模拟末端试水装置以及供水管网与阀门、供水设施(消防水泵等)等主要组件组成。

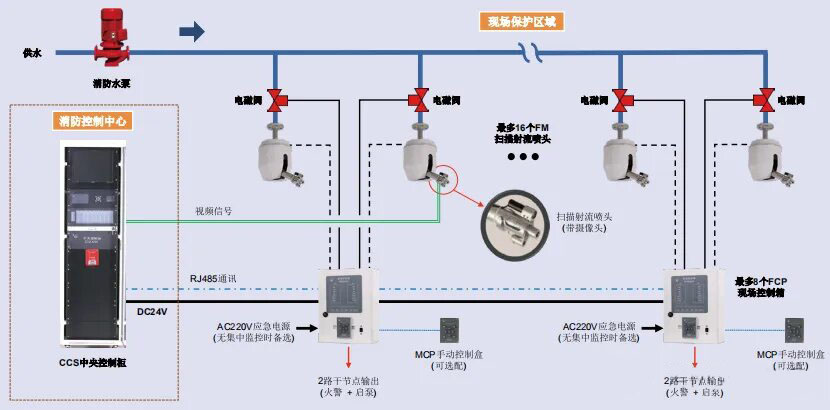

　　2.喷洒型自动射流灭火系统组成

　　它由喷洒型自动射流灭火装置、探测装置、控制模块箱、控制装置(控制主机、现场控制箱等)、水流指示器、模拟末端试、水装置以及供水管网与阀门、供水设施(消防水泵等)等主要组件组成。

　　3.自动消防炮和喷射型自动射流灭火系统工作原理

　　在准工作状态时，由消防水箱或稳压泵、气压给水设备等稳压设施维持管道内的充水压力。探测装置对保护现场的火灾信号进行监测。

　　发生火灾时，探测装置自动探测到火源，向控制装置传送火源信号。控制装置接收到信号后，发出控制和报警信息，驱动灭火装置扫描、定位。定位到火源后，控制装置打开自动控制阀，同时启动消防水泵进行供水，对火源进行射流灭火。水流经水流指示器后，水流指示器的动作信号反馈到控制装置。探测装置确认火灾扑灭后，延续一定时间后关闭自动控制阀。

　　4.喷洒型自动射流灭火系统工作原理

　　在准工作状态时，由消防水箱或稳压泵、高位消防水箱等稳压设施维持管道内的充水压力。探测装置对保护现场的火灾信号进行监测。发生火灾时，在火灾光、烟气的作用下，探测装置自动探测到火源，向控制装置传送火源信号。控制装置接收到信号后，启动对应的报警装置、启动消防水泵、打开电磁(动)阀，探测到火源并测定火源在有效射程范围内的灭火装置进行喷水灭火，直到火灾扑灭。

　　(三)灭火机理

　　主要利用水的冷却、窒息及隔离作用。

　　二、系统适用场所

　　(一)适用场所

　　自动跟踪定位射流灭火系统可用于扑救民用建筑和丙类生产车间、丙类库房中，火灾类别为A类的下列场所：

　　(1)净空高度大于12m的高大空间场所。

　　(2)净空高度大于8m且不大于12m，难以设置自动喷水灭火系统的高大空间场所。(二)不适用场所

　　自动跟踪定位射流灭火系统不应用于下列场所：

　　(1)经常有明火作业。

　　(2)不适宜用水保护。

　　(3)存在明显遮挡。

　　(4)火灾水平蔓延速度快。

　　(5)高架仓库的货架区域。

　　(6)火灾危险等级为现行国家标准《自动喷水灭火系统设计规范》GB 50084规定的严重危险级。

　　三、系统选型

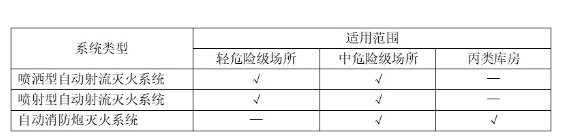

　　自动跟踪定位射流灭火系统的选型宜符合下表规定。

　　注：同一保护区内宜采用一种系统类型。当确有必要时，可采用两种类型系统组合设置。

　　四、设计流量与持续喷水时间

　　(一)自动消防炮灭火系统和喷射型自动射流灭火系统的设计流量

　　(1)自动消防炮灭火系统和喷射型自动射流灭火系统应保证至少2台灭火装置的射流能到达被保护区域的任一部位。

　　(2)自动消防炮灭火系统中单台炮的流量，对于民用建筑，不应小于20L/s;对于工业建筑，不应小于30L/s。

　　(3)喷射型自动射流灭火系统用于扑救轻危险级场所火灾时，单台灭火装置的流量不应小于5L/s;用于扑救中危险级场所火灾时，单台灭火装置的流量不应小于10L/s。

　　(4)自动消防炮灭火系统和喷射型自动射流灭火系统灭火装置的设计同时开启数量应按2台确定。

　　(二)喷洒型自动射流灭火系统的设计参数

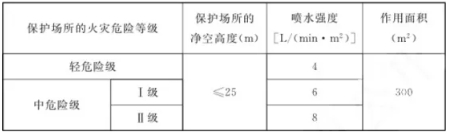

　　(1)喷洒型自动射流灭火系统灭火装置的布置应能使射流完全覆盖被保护场所及被保护物。系统的设计参数不应低于下表的规定。

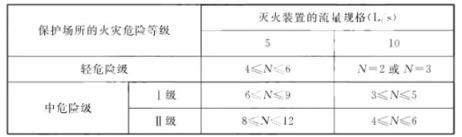

　　(2)喷洒型自动射流灭火系统灭火装置的设计同时开启数量，应按保护场所内任何一点着火时，可能开启射流的灭火装置的最大数量确定，且应符合下表的规定。

　　(三)自动跟踪定位射流系统的设计参数

　　自动跟踪定位射流灭火系统的设计持续喷水时间不应小于1.0h。

　　五、电气要求

　　(1)视频信号传输应采用视频同轴电缆或者光缆传输。当采用视频同轴电缆传输时，电缆中间不宜有接头。

　　(2)探测和控制信号传输距离较远时，宜采用光缆传输。

　　六、主要组件设置要求

　　一)灭火装置

　　灭火装置有射流水灭火功能、跟踪的探测功能和机械自动的定位功能。

　　自动消防炮、喷射型自动射流灭火装置、喷洒型自动射流灭火装置应下列要求：

　　(1)自动消防炮和喷射型自动射流灭火装置的俯仰和水平回转角度应满足使用要求。

　　(2)自动消防炮应具有直流-喷雾的转换功能。

　　(3)灭火装置与端墙之间的距离不宜超过灭火装置同向布置间距的一半。

　　(4)性能参数应符合下列表格要求：

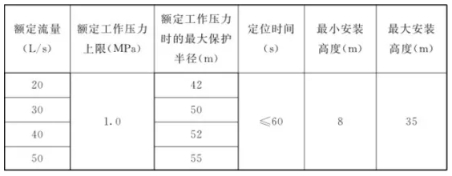

　　自动消防炮的性能参数

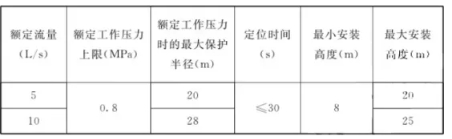

　　喷射型自动射流灭火装置的性能参数

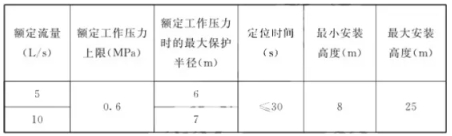

　　喷洒型自动射流灭火装置的性能参数

　　(二)探测装置

　　(1)应采用复合探测方式，并应能有效探测和判定保护区域内的火源。

　　(2)监控半径应与对应灭火装置的保护半径或保护范围相匹配。

　　(3)探测装置的布置应保证保护区域内无探测盲区。

　　(4)探测装置应满足相应使用环境的防尘、防水、抗现场干扰等要求。

　　(三)控制装置的功能和设置要求

　　1.控制主机

　　(1)控制主机应具有与火灾自动报警系统和其他联动控制设备匹配的通信接口。

　　(2)应控制自动消防炮或喷射型自动射流灭火装置的水平、俯仰回转动作、射流状态转换。

　　(3)应控制自动控制阀的开启和关闭。

　　(4)应远程启动消防水泵，但不应自动和远程停止消防水泵。

　　(5)在自动控制状态下，应按设定程序控制灭火装置动作。

　　(6)应具有消防水泵、灭火装置、自动控制阀、信号阀和水流指示器等的状态显示功能。

　　(7)自检功能;声、光报警功能;故障报警功能;消音复位功能;报警信息显示、记忆和打印功能;火灾现场视频实时监控和记录功能。

　　2.现场控制箱

　　(1)现场控制箱应具有消防水泵、自动控制阀等的状态显示功能。

　　(2)应设置在灭火装置的附近，便于现场手动操作，并应能观察到灭火装置动作。

　　(3)应具有防误操作的措施。

　　3.声、光警报器

　　(1)保护区内应均匀设置声、光警报器，可与火灾自动报警系统合用。

　　(2)声压级不应小于60dB;在环境噪声大于60dB的场所，其声压级应高于背景噪声15dB。

　　(四)水流指示器

　　(1)每台自动消防炮及喷射型自动射流灭火装置、每组喷洒型自动射流灭火置的供水支管上应设置水流指示器，且应安装在手动控制阀的出口之后。

　　(2)公称压力不应小于系统工作压力的1.2倍。

　　(3)应安装在便于检修的位置，当安装在吊顶内时，吊顶应预留检修孔。

　　(4)公称直径应与供水支管的管径相同。

　　(五)模拟末端试水装置的设置要求

　　模拟末端试水装置的设置应满足下列要求：

　　(1)每个保护区的管网最不利点处应设模拟末端试水装置，并应便于排水;模拟末端试水装置的出水应采取孔口出流的方式排入排水管道;排水立管宜设伸顶通气管，管径应经计算确定，且不应小于75mm。

　　(2)模拟末端试水装置宜安装在便于进行操作测试的地方;模拟末端试水装置应设置明显的标识，试水阀距地面的高度宜为1.5m，并应采取不被他用的措施。

　　(3)探测部件应与系统所采用的型号规格一致;试水阀的公称直径应与灭火装置前的供水支管相同;试水接头的流量系数(K值)应与灭火装置相同。

　　(六)管道与阀门

　　(1)自动消防炮灭火系统和喷射型自动射流灭火系统每台灭火装置、喷洒型自动射流灭火系统每组灭火装置之前的供水管路应布置成环状管网。环状管网的管道管径应按对应的设计流量确定。

　　(2)系统的环状供水管网上应设置具有信号反馈的检修阀。检修阀的设置应确保在管路检修时，受影响的供水支管不大于5根。

　　(3)每台自动消防炮或喷射型自动射流灭火装置、每组喷洒型自动射流灭火装置的供水支管上应设置自动控制阀和具有信号反馈的手动控制阀，自动控制阀应设置在靠近灭火装置进口的部位。

　　(4)信号阀、自动控制阀的启、闭信号应传至消防控制室。

　　(5)室内、室外架空管道宜采用热浸锌镀锌钢管等金属管材。架空管道的连接宜采用沟槽连接件(卡箍)、螺纹、法兰、卡压等方式，不宜采用焊接连接。

　　(6)埋地管道宜采用球墨铸铁管、钢丝网骨架塑料复合管和加强防腐的钢管等管材。埋地金属管道应采取可靠的防腐措施。

　　(7)阀门应密封可靠，并应有明显的启、闭标志。

　　(8)在系统供水管道上应设泄水阀或泄水口，并应在可能滞留空气的管段顶端设自动排气阀。

　　(七)供水设施的设置要求1.消防水泵和供水管网

　　(1)自动消防炮灭火系统应设置独立的消防水泵和供水管网，喷射型自动射流灭火系统和喷洒型自动射流灭火系统宜设置独立的消防水泵和供水管网。

　　(2)当喷射型自动射流灭火系统或喷洒型自动射流灭火系统与自动喷水灭火系统共用消防水泵及供水管网时，应符合下列规定：

　　1)两个系统同时工作时，系统设计水量、水压及一次灭火用水量应满足两个系统同时使用的要求。

　　2)两个系统不同时工作时，系统设计水量、水压及一次灭火用水量应满足较大一个系统使用的要求。

　　3)两个系统应能正常运行，互不影响。

　　(3)消防水泵应按一用一备或两用一备的比例设置备用泵。备用泵的工作能力不应小于其中工作能力最大的一台工作泵。

　　2.高位消防水箱和气压稳压装置

　　(1)采用临时高压给水系统的自动跟踪定位射流灭火系统，宜设高位消防水箱。自动跟踪定位射流灭火系统可与消火栓系统或自动喷水灭火系统合用高位消防水箱。

　　(2)高位消防水箱的设置高度应高于其所服务的灭火装置，且最低有效水位高度应满足最不利点灭火装置的工作压力，其有效储水量应符合现行国家标准《消防给水及消火栓系统技术规范》GB 50974的有关规定。

　　(3)当无法按照上述要求设置高位消防水箱时，系统应设气压稳压装置。气压稳压装置的设置应符合下列规定：

　　1)供水压力应保证系统最不利点灭火装置的设计工作压力。

　　2)稳压泵流量宜为1L/s~5L/s，并小于一个最小流量灭火装置工作时的流量。

　　3)稳压泵应设备用泵。

　　4)气压稳压装置的气压罐宜采用隔膜式气压罐，其调节水容积应根据稳压泵启动次数不大于15次/h计算确定，且不宜小于150L。3.消防水泵接合器系统应设消防水泵接合器，其数量应根据系统的设计流量计算确定，每个消防水泵接合器的流量宜按10～15L/s计算。

　　七、系统的操作与控制

　　(1)系统应具有自动控制、消防控制室手动控制和现场手动控制的启动方式。消防控制室手动控制和现场手动控制相对于自动控制应具有优先权。

　　(2)系统在自动控制状态下，控制主机在接到火警信号，确认火灾发生后，应能自动启动消防水泵、打开自动控制阀、启动系统射流灭火，并应同时启动声、光警报器和其他联动设备。系统在手动控制状态下，应人工确认火灾后手动启动系统射流灭火。

　　1)自动消防炮灭火系统和喷射型自动射流灭火系统在自动控制状态下，当探测到火源后，应至少有2台灭火装置对火源扫描定位和至少1台且最多2台灭火装置自动开启射流，且其射流应能到达火源。

　　2)喷洒型自动射流灭火系统在自动控制状态下，当探测到火源后，对应火源探测装置的灭火装置应自动开启射流，且其中应至少有一组灭火装置的射流能到达火源。

　　(3)系统自动启动后应能连续射流灭火。当系统探测不到火源时，对于自动消防炮灭火系统和喷射型自动射流灭火系统应连续射流不小于5min后停止喷射，对于喷洒型自动射流灭火系统应连续喷射不小于10min后停止喷射。系统停止射流后再次探测到火源时，应能再次启动射流灭火。

　　(4)稳压泵的启动、停止应由压力开关控制。气压稳压装置的最低稳压压力设置，应满足系统最不利点灭火装置的设计工作压力。
