《火灾自动报警系统设计规范 》

　　GB50116-2013节选

　　4.5.1 防烟系统的联动控制方式应符合下列规定：

　　1 应由加压送风口所在防火分区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号，作为送风口开启和加压送风机启动的联动触发信号，并应由消防联动控制器联动控制相关层前室等需要加压送风场所的加压送风口开启和加压送风机启动。

　　2 应由同一防烟分区内且位于电动挡烟垂壁附近的两只独立的感烟火灾探测器的报警信号，作为电动挡烟垂壁降落的联动触发信号，并应由消防联动控制器联动控制电动挡烟垂壁的降落。

　　4.5.2 排烟系统的联动控制方式应符合下列规定：

　　1 应由同一防烟分区内的两只独立的火灾探测器的报警信号，作为排烟口、排烟窗或排烟阀开启的联动触发信号，并应由消防联动控制器联动控制排烟口、排烟窗或排烟阀的开启，同时停止该防烟分区的空气调节系统。

　　2 应由排烟口、排烟窗或排烟阀开启的动作信号，作为排烟风机启动的联动触发信号，并应由消防联动控制器联动控制排烟风机的启动。

　　【条文说明 】 排烟系统在自动控制方式下，同一防烟分区内两只独立的火灾探测器或一只火灾探测器与一只手动报警按钮报警信号的“与”逻辑联动启动排烟口或排烟阀。通常联动排烟口或排烟阀的电源为直流24V ，此电源可由消防控制室的直流电源箱提供，也可由现场设置的消防设备直流电源提供，为了降低线路传输损耗，建议尽量采用现场设置消防设备直流电源的方式供电。串接排烟口的反馈信号应并接，作为启动排烟机的联动触发信号。

　　《火灾自动报警系统施工及验收标准 》

　　GB50166-2019节选

　　4.18.8 应根据系统联动控制逻辑设计文件的规定，对电动挡烟垂壁、排烟系统的联动控制功能进行检查并记录，电动挡烟垂壁、排烟系统的联动控制功能应符合下列规定：

　　1 应使防烟分区内符合联动控制触发条件的两只感烟火灾探测器发出火灾报警信号;

　　2 消防联动控制器应按设计文件的规定发出控制电动挡烟垂壁下降，控制排烟口、排烟阀、排烟窗开启，控制空气调节系统的电动防火阀关闭的启动信号，点亮启动指示灯;

　　......

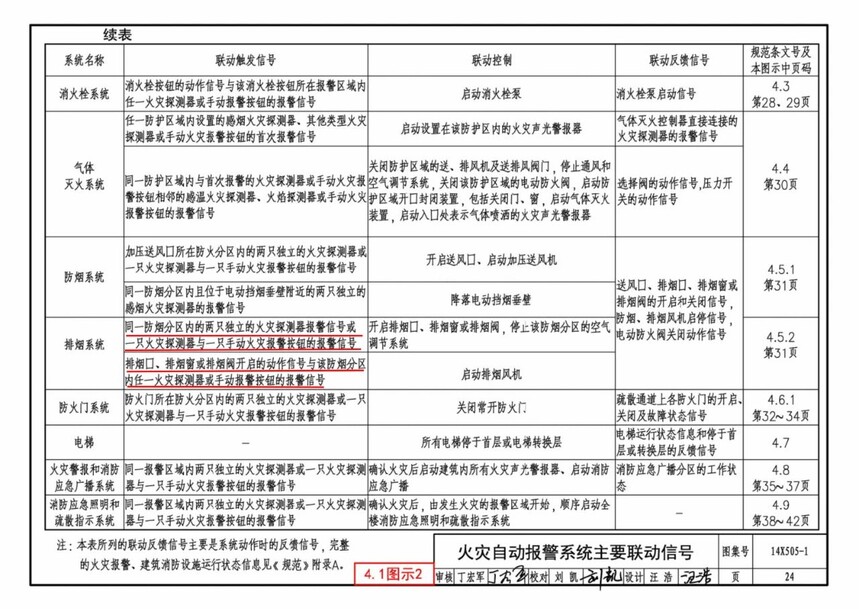

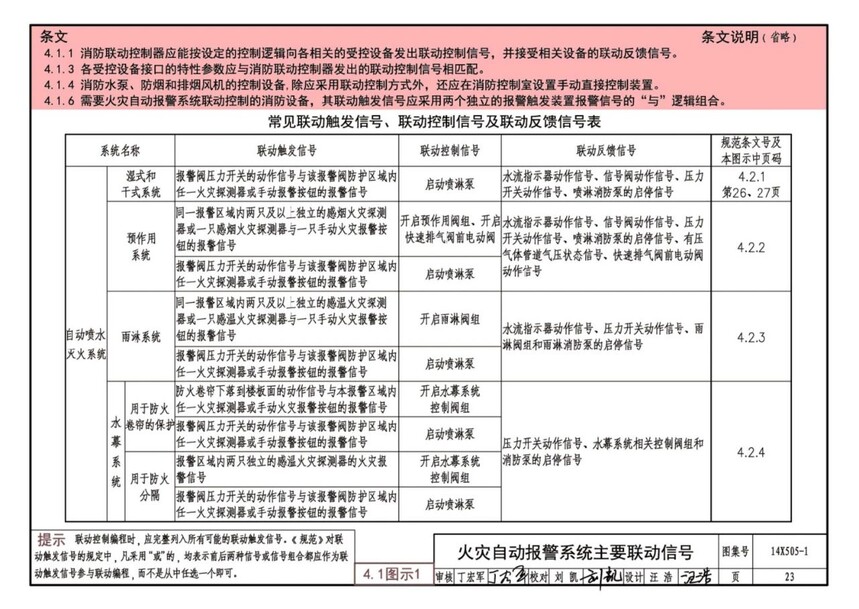

　　《火灾自动报警系统设计规范 》图示

　　14X505-1节选

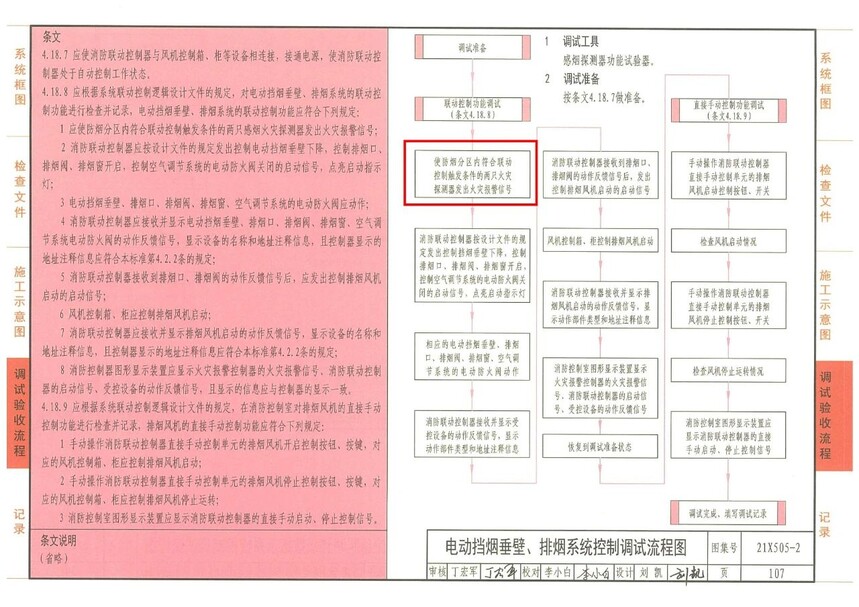

　　《火灾自动报警系统施工及验收标准 》图示

　　21X505-2节选

　　《民用建筑电气设计标准 》

　　GB51348-2019节选

　　13.4.4 防烟、排烟设施的联动控制设计应符合下列规定：

　　1 常闭加压送风口应由防火分区内任意两只感烟探测器或一只感烟探测器和一只手动报警按钮的报警信号由联动控制器控制火灾层和上下层加压送风口同时开启。送风口开启后，由联动控制器控制加压送风机启动，运行、故障信号应返回联动控制器。

　　2 常闭排烟阀或排烟口应由同一防火分区两只感烟探测器的报警信号，由联动控制器控制火灾层排烟阀(排烟口、排烟窗)开启，常闭排烟阀开启后，由联动控制器控制相应的排烟风机、补风机启动，运行、故障信号应返回联动控制器。

　　......

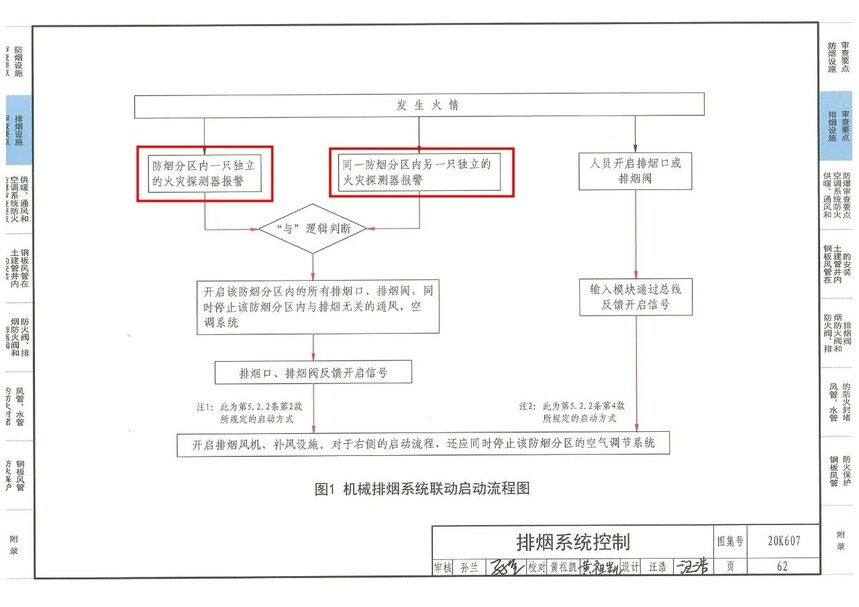

　　《防排烟及暖通防火设计审查与安装 》图示

　　20K607节选

　　【解读 】

　　首先，根据《火灾自动报警系统设计规范》GB50116-2013规定，排烟系统是以“防烟分区”为最小单位进行联动，而非“防火分区”。很显然，《民用建筑电气设计标准 》 GB51348-2019却以“防火分区”为单位进行联动设计，犯了逻辑错误，不足采信。此外，针对《火灾自动报警系统设计规范》GB50166-2019条文与条文说明存在驴唇不对马嘴的情况，以条文表述为准。

　　其次，根据《火灾自动报警系统设计规范》GB50116-2013第6.3.1条：每个防火分区应至少设置一只手动火灾报警按钮。这也意味着，某些防烟分区未必设置手动报警按钮。举个例子，某防火分区只设1只手动报警按钮，但包括多个防烟分区。此种情况下，所有防烟分区的排烟口或挡烟垂壁的联动，都势必要得到以防火分区为设置单位的、仅有的1只手动报警按钮的“允许”，显然，这只手动报警按钮承受了不能承受之重。

　　再次，根据《建筑防火设计规范》 GB50016-2014(2018年版)第8.5.3条：民用建筑的下列场所或部位应设置排烟设施：

　　3 公共建筑内建筑面积大于100m²且经常有人停留的地上房间;

　　4 公共建筑内建筑面积大于300m²且可燃物较多的地上房间;

　　对于上述设置排烟设施的房间，通常情况下，压根儿就不会设置手动报警按钮。那么，着火条件下，房间排烟口的联动却要征得走廊或公共区域的数量有限的手动报警按钮的“允许”，是严重不靠谱的。
