气体灭火系统完整启动与后续操作流程图(含规范要求)

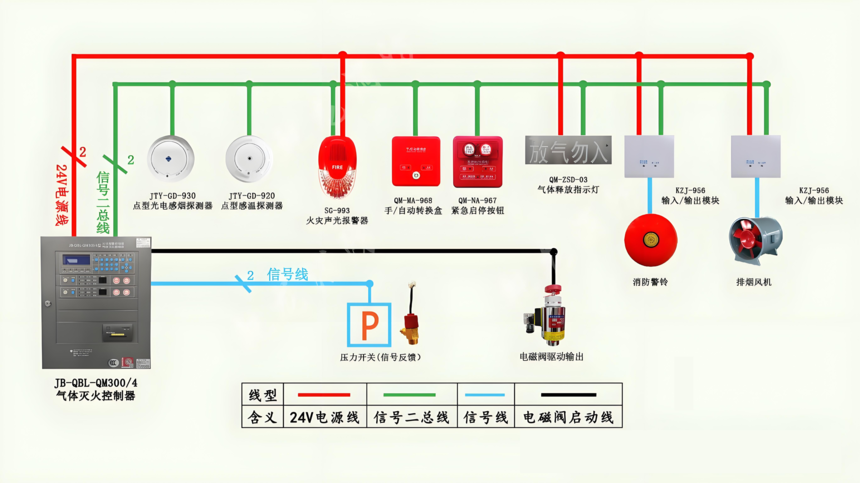

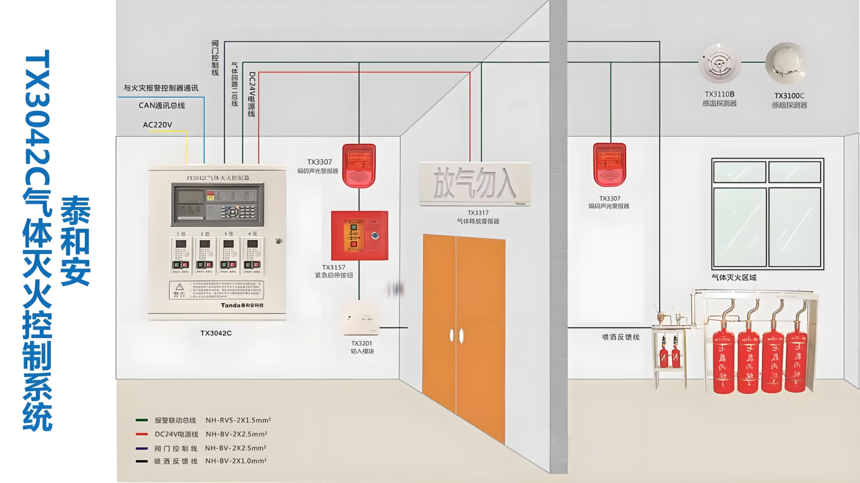

　　1. 火灾报警触发(规范双触发机制)

　　1.1 第一个火灾探测器(感烟)动作：接收火灾初期信号 → 启动防护区内声光警报器(预警提示)。

　　1.2 第二个火灾探测器动作(火灾确认)：接收确认信号 → 联动关闭防护区通风空调系统及防火阀、关闭门窗(形成封闭空间);若为有人防护区，启动30秒延时程序(延时期间持续声光报警，供人员撤离)。

　　1.3 延时结束：报警控制器确认防护区封闭、人员撤离 → 发出电磁阀动作指令，同步触发防护区外门口声光警报器。

　　2. 安全膜片破裂：电磁阀驱动撞针 → 撞针刺破驱动气瓶安全膜片 → 释放驱动气体

　　3. 阀门联动开启：释放的驱动气体 → 依次冲开选择阀、先导阀 → 启动容器阀装置(释放灭火药剂)

　　4. 药剂喷射路径：灭火药剂 → 流经集流管 → 通过已开启的选择阀 → 经过平衡阀 → 喷射至防护区

　　5. 压力信号反馈与警示：药剂开始喷洒后，系统压力信号器感应压力动作 → 向控制器反馈“药剂喷射中”信号 → 自动点亮防护区门口“喷气勿入”指示灯(指示灯保持常亮，需后续人工复位)

　　6. 灭火后通风与人员进入控制：

　　1) 灭火结束后，由人工在防护区门外操作 → 开启排风机及通风管道上的阀门;

　　2) 持续通风至防护区内灭火气体浓度降至安全标准(需结合气体检测设备确认);

　　3) 通风彻底后，人工复位“喷气勿入”指示灯 → 允许人员进入防护区。
