预作用系统工作原理

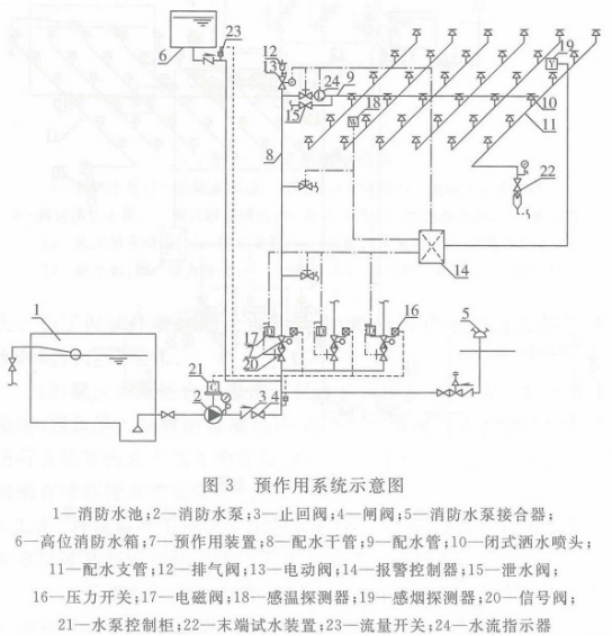

　　组成：闭式喷头、预作用阀组、压力开关、水流指示器、末端试水装置、快速排气阀和管网、供水设施等，必须装有火灾自动报警系统。准工作状态下，由高位水箱、稳压设施维持阀前有压水，阀后的配水管道内为空管或充满低压气体。与湿式干式相比，它必须与火灾自动报警系统配套使用，且增加了电磁阀来启动预作用阀组。

　　1、单联锁

　　2、双联锁

　　自动喷水灭火系统第14部分：预作用装置 GB5135.14-2011

　　3.1

　　预作用装置 preaction devices

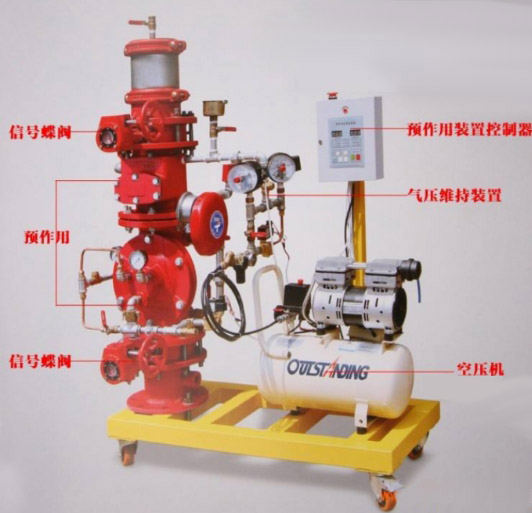

　　由预作用报警阀组、控制盘、气压维持装置和空气供给装置组成，通过电动、气动、机械或其它方法进行开启，使水能够单方向流入喷水系统同时进行报警的一种单向阀组装置。

　　3.2

　　预作用报警阀组 preaction alarm valve

　　由预作用报警阀(单阀或组合阀)及其管路辅件组成的报警阀组。

　　自动喷水灭火系统设计规范 GB50084-2017

　　一、 具有下列要求之一的场所，应采用预作用系统：

　　1 系统处于准工作状态时严禁误喷的场所;

　　2 系统处于准工作状态时严禁管道充水的场所;

　　3 用于替代干式系统的场所。

　　二、预作用装置的自动控制方式可采用仅有火灾自动报警系统直接控制，或由火灾自动报警系统和充气管道上设置的压力开关控制，并应符合下列要求：

　　1 处于准工作状态时严禁误喷的场所，宜采用仅有火灾自动报警系统直接控制的预作用系统;

　　2 处于准工作状态时严禁管道充水的场所和用于替代干式系统的场所 ，宜由火灾自动报警系统和充气管道上设置的压力开关控制的预作用系统。

　　三、预作用系统、雨淋系统和自动控制的水幕系统，应同时具备下列三种开启报警阀组的控制方式：

　　1 自动控制;

　　2 消防控制室(盘)远程控制;

　　3 预作用装置或雨淋报警阀处现场手动应急操作。

　　四、预作用系统应由火灾自动报警系统、消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接自动启动消防水泵。

　　五、快速排气阀入口前的电动阀应在启动消防水泵的同时开启。

　　六、由火灾自动报警系统和充气管道上设置的压力开关开启预作用装置的预作用系统 ，其配水管道充水时间不宜大于1min;仅由火灾自动报警系统联动开启预作用装置的预作用系统，其配水管道充水时间不宜大于2min。

　　七、 预作用系统的设计要求应符合下列规定：

　　1 系统的喷水强度应按本规范表5.0.1、表5.0.4-1~表5.0.4-5的规定值确定;

　　2 当系统采用仅由火灾自动报警系统直接控制预作用装置时，系统的作用面积应按本规范表5.0.1、表5.0.4-1~表5.0.4-5的规定值确定;

　　3 当系统采用由火灾自动报警系统和充气管道上设置的压力开关控制预作用装置时，系统的作用面积应按本规范表5.0.1、表5.0.4-1~表5.0.4-5规定值的1.3倍确定。

　　八、预作用系统应采用直立型洒水喷头或干式下垂型洒水喷头。

　　九、建筑物中保护局部场所的干式系统、预作用系统、雨淋系统、自动喷水—泡沫联用系统，可串联接入同一建筑物内的湿式系统，并应与其配水干管连接。

　　十、串联接入湿式系统配水干管的预作用系统，应分别设置独立的报警阀组，其控制的洒水喷头数计入湿式报警阀组控制的洒水喷头总数。

　　十一、预作用系统的工作原理和控制

　　1.系统工作原理

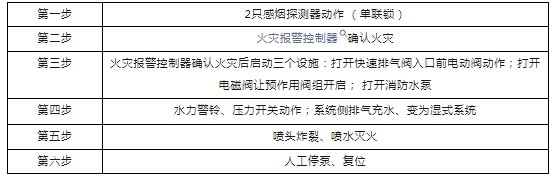

　　Ⅰ单联锁系统(系指喷规11.0.5所列仅有火灾自动报警系统直接控制的预作用系统)

　　(1)系统处于准工作状态时，由消防水箱或稳压泵、气压给水设备等稳压设施维持报警阀入口前管道内充水的压力，报警阀后的管道内平时无水或充以有压气体(充气的目的是利用有压气体检测管道是否严密)。

　　(2)发生火灾时，由火灾自动报警系统开启预作用报警阀的电磁阀，预作用阀开启后，消防水泵自动启动，配水管道开始排气、充水，使系统在闭式喷头动作前转换成湿式系统，并在闭式喷头开启后立即喷水。

　　(3)处于准工作状态时严禁误喷的场所，宜采用此种预作用系统类型。

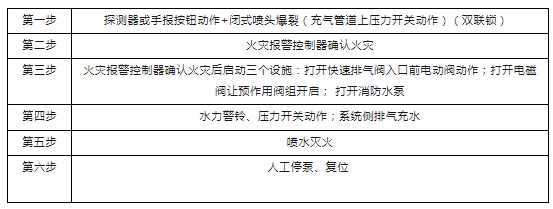

　　Ⅱ双联锁系统(系指喷规11.0.5所列由火灾自动报警系统和充气管道上设置的压力开关控制的预作用系统)

　　(1)系统处于准工作状态时由消防水箱或稳压泵、气压给水设备等稳压设施维持报警阀入口前管道内充水的压力，报警阀后的管道内平时充以有压气体。

　　(2)发生火灾时，火灾报警系统的火灾探测器和系统喷头都动作时，由火灾自动报警系统开启预作用报警阀的电磁阀，预作用阀开启后，消防水泵自动启动，配水管道开始排气、充水，开启的闭式喷头开始喷水。

　　(3)处于准工作状态时严禁管道充水的场所和用于替代干式系统的场所,宜采用此种预作用系统类型。

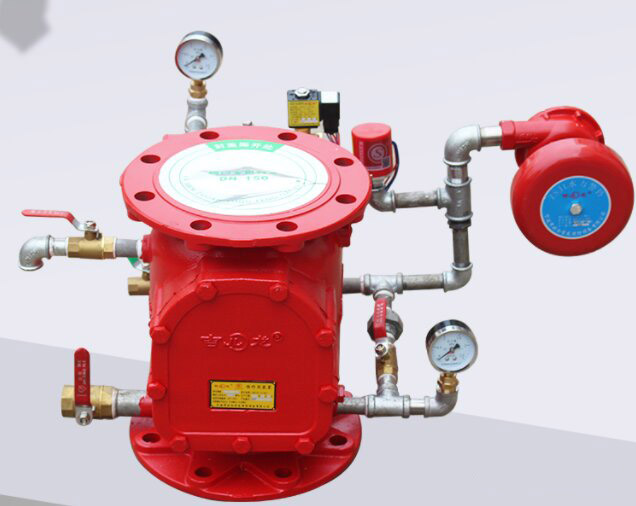

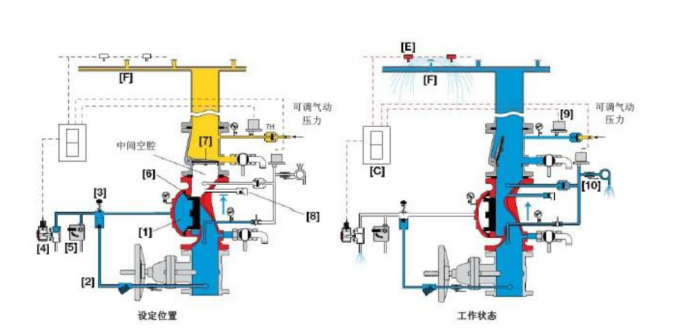

　　(二)预作用报警阀组的工作原理

　　(1)从系统的控制方式及工作原理上来讲，预作用系统和电启动雨淋系统一样，均需要依赖火灾自动报警系统自动控制启动，因此，预作用阀组的结构和雨淋阀组的结构基本是一致的。具体地，报警阀后平时无水(也不充气)的类型(不充气的单联锁系统)使用的通常就是雨淋阀组，报警阀后平时充以有压气体的类型(充气的单联锁系统和双联锁系统)使用的是以雨淋阀组为主体的其上带有单向阀的组合阀。

　　3.预作用系统的控制

　　(1)不充气单联锁系统因报警阀后的管道内平时无水(也不充气)，从系统结构上没有气压供给装置、气压维持装置，快速排气阀入口前也没有电动阀，因此系统的控制对象较为简单，只有消防水泵的控制和报警阀组的控制。

　　(2)充气单联锁系统和双联锁系统因报警阀后的管道内平时充以有压气体从系统结构上多了气压供给装置、气压维持装置，快速排气阀入口前设有电动阀，因此系统的控制对象有消防水泵的控制、报警阀组的控制、气压供给装置及维持装置的控制和快速排气阀前电动阀的控制。

　　(3)因预作用报警阀组的主体是雨淋阀组，其系统的自动启动也是依赖火灾自动报警系统的，因此，系统控制方式基本与雨淋系统一致。

　　(4)预作用报警阀组的控制

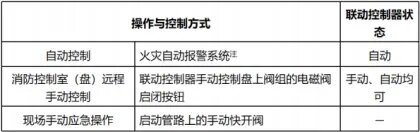

　　预作用系统应同时具备下列三种开启报警阀组的控制方式：

　　注:单联锁系统与双联锁系统此种方式的启动“与”逻辑信号不一致。

　　(5)消防水泵的控制

　　消防水泵的控制方式参见电启动雨淋系统所讲，但单联锁系统与双联锁系统火灾自动报警系统自动启泵方式所使用的启泵“与”逻辑信号不一致。

　　(6)快速排气阀入口前的电动阀的控制

　　快速排气阀入口前的电动阀应在启动消防水泵的同时开启或预作用阀组开启的同时开启，且快速排气阀前的电磁阀的启动和停止手动按钮，用专用线路直接连接至设置在消防控制室内的消防联动控制器手动控制盘。

　　(7)气压供给装置、维持装置的控制参见干式系统。
