01前言:

　　我们知道消防弱电离不了电学范畴。在电学电路里故障常见三大类型;断路、短路、接地。

　　消防报警主机从中控室的回路板到现场设备都是由电路连接，火灾报警系统的80%到90%故障现象都是由电路引起。上两节我写了消防弱电断路、短路故障现象，这篇就写消防弱电接地故障常见现象。

　　02接地故障概念:

　　是指电源从报警主机回路板处发出，经过信号线正极输送到负荷(现场烟感、手报等)，再通过信号线负极回流到报警主机回路板，在这个过程中电流出现未到达负荷(现场烟感，手报等)信号线正极或负极线路出现某处与大地或与大地相通的金属物直接通路的现象叫接地。

　　03接地故障现象原因:

　　出现火灾自动报警系统线路接地故障，报警主机会显示整条回路设备全部瘫痪。无论是信号总线干线或是支线在报警主机上的显示是没有区别的，造成系统线路接地原有多种。如:

　　①外力拉伤;施工中没有注意，致使线路受力过大。

　　②野蛮施工;装修施工中钻孔、拆除障碍等。

　　③线路老化;尤其是走电缆沟、电井线路。

　　④老鼠啃咬;⑤私拉乱接;⑤设备受潮

　　04信号总线接地故障:

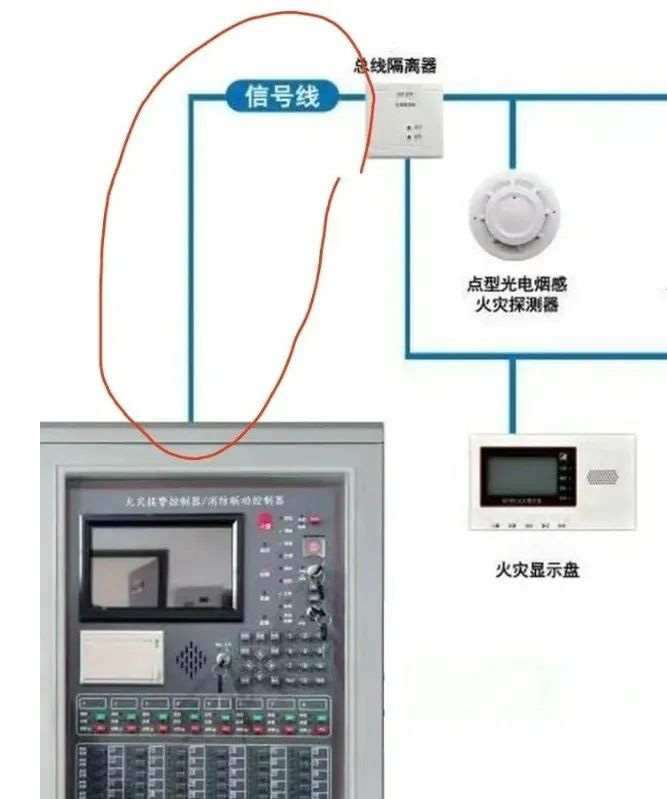

　　消防信号总线是指火灾报警主机回路板引出的信号线到现场建筑物的总线短路隔离模块及隔离模块后所带所有设备(如烟感、手报、声光、模块等)之间连接用于通讯、供电所用线路。

　　从消防报警主机回路板引出信号总线，并不止一条回路有的达到几十个回路。有些离消防中控室远的建筑物需要穿过电缆沟、管道井等，某一时间段如果有施工挖沟、穿电缆、装修、钻孔等火灾报警主机突然出现报故障，故障数量不断增加，直至整个回路或多个回路设备全部故障。这种接地从细微上观察也是有所不同的，如果接地点是建筑物不是金属物，建筑体比较干燥阻值大，那么可能会出现我们把消防主机复位后有一段时间系统是正常的，(甚至整个冬秋春季都没问题)夏季来临建筑物变潮湿阻值减小就不断报故障。如果天气干燥季节排查这种故障比较困难，使用精度低的数字万用表蜂鸣档测接地测不出来。要使用精度高的数字或指针表电阻档测量，当然夏季排查就比较容易啦。

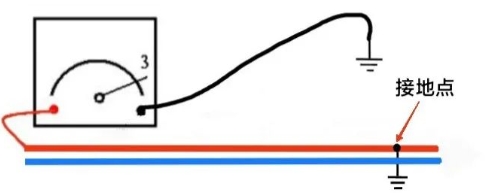

　　再就是信号总线如果对建筑物金属体接地;火灾报警主机就会一直报故障，我们复位主机后故障又会马上出现。这种故障一般技术员都比较容易处理，只要从消防主机回路板处拆下回路线，用万用表蜂鸣档正极接总线一端负极接大地接地体，对信号总线分段排查线路即可。

　　05信号总线或设备进水接地故障:

　　①信号总线老化、接头或压线端子进水，电源通过水与建筑体形成回路，漏电电流逐渐加大。火灾报警主机显示屏大面积报设备故障并会以逐渐增多数量形式出现。这种现象的接地一般技术员都能排查，首先把消防主机回路板处的信号总线拆除，用万用表蜂鸣档或电阻档，红表笔对信号回路线任一极，黑表笔对建筑物的任一可靠接地体，对信号总线分段排查即可能找到进水点。

　　②设备(探测器、手报、声光、消报、模块等)进水接地，设备电路板或底座进水。这种进水由于是在设备正常工作时进水与大地通过设备形成回路，当通过正常工作的设备时会形成扰乱静态监视电流和报警电流，火灾自动报警主机判断设备工作状态也会紊乱。有可能会出现整条回路设备报故障现象，或整条回路也可能多条回路报火警现象。甚至报完火警或故障后又自己恢复正常现象等。

　　排查这种接地时，技术员首先对建筑物内有可能漏水、潮湿地方的设备进行排除。

　　如果没能排查出，就需要用万用表对信号回路线进行接地分段排查即可。

　　来源：消防产品技术公众号
